Sistemas de corte por ultrasonidos: interacciones modales y arquitectura del sistema
Descripción general
Este proyecto investigó el comportamiento dinámico de los sistemas de corte por ultrasonidos de alta potencia, con un enfoque particular en las interacciones modales y los fenómenos de vibración no lineal observados en configuraciones de relevancia industrial.
Motivado originalmente por las aplicaciones de corte industrial, el trabajo tenía como objetivo comprender las limitaciones de las arquitecturas de los sistemas ultrasónicos convencionales y explorar estrategias de diseño alternativas caracterizadas por el análisis experimental y numérico.
Motivación: El corte por ultrasonidos y sus limitaciones
El corte asistido por ultrasonidos se utiliza ampliamente en el procesamiento de alimentos e industrias afines debido a su capacidad para reducir las fuerzas de corte, mejorar la calidad del corte y aumentar la eficiencia del proceso.
Sin embargo, cuando los dispositivos de corte por ultrasonidos se escalan más allá de las configuraciones simples de una sola cuchilla, su comportamiento dinámico se vuelve cada vez más complejo. Los sistemas industriales suelen presentar regímenes de vibración inestables que no pueden explicarse ni mitigarse utilizando únicamente enfoques de sintonización lineal.
Comprender estas limitaciones fue un paso necesario para mejorar la robustez y la escalabilidad de los sistemas de corte por ultrasonidos.
Enfoque de ingeniería: Dinámica no lineal e interacciones modales
El núcleo de este trabajo fue la caracterización experimental y numérica de:
- distribuciones modales densas en herramientas ultrasónicas de alta potencia
- comportamiento de vibración no lineal
- acoplamiento modal y resonancias combinadas
Las observaciones experimentales revelaron que las arquitecturas ultrasónicas convencionales de longitud de onda completa (λ), como la que se muestra en la Figura 1, son particularmente propensas a estos efectos, lo que conduce a una respuesta del sistema impredecible y a una estabilidad operativa reducida, como se destaca en la Figura 2.
En aquel momento, tales comportamientos no lineales no estaban ampliamente caracterizados en los sistemas industriales de corte por ultrasonidos.
Exploración de diseño y arquitecturas alternativas
A partir de los conocimientos adquiridos mediante el análisis modal experimental y las simulaciones por FEM, se exploraron arquitecturas de sistemas alternativas con el objetivo de reducir la densidad modal y limitar la probabilidad de interacciones modales.
Una de las soluciones investigadas fue un sistema de corte por ultrasonidos de media longitud de onda (½λ), que representa un enfoque no convencional en comparación con los diseños estándar. Se demostró que este cambio arquitectónico, ilustrado en la Figura 3 y la Figura 4, reduce el agrupamiento modal y modifica la respuesta dinámica del sistema.
Aunque los efectos no lineales no se eliminaron por completo, el estudio demostró cómo las elecciones arquitectónicas fundamentadas pueden influir en el comportamiento de la vibración y proporcionar vías hacia diseños más estables.
Modelado numérico y validación experimental
El trabajo combinó:
- Modelado por Elementos Finitos (análisis modal y armónico)
- análisis modal experimental (EMA)
- mediciones de vibración basadas en láser (LDV)
Las mediciones experimentales mostraron una gran concordancia con las predicciones numéricas, lo que valida el enfoque de modelado y confirma su idoneidad para la investigación de dinámicas ultrasónicas complejas.
La calidad y resolución de los datos experimentales permitieron una interpretación detallada de los modos de vibración y los fenómenos no lineales.
Resultados y conocimientos técnicos
Este proyecto proporcionó:
- una caracterización experimental clara de los efectos no lineales en los sistemas de corte por ultrasonidos
- un marco de modelado validado para analizar las interacciones modales
- evidencia de que las elecciones arquitectónicas a nivel de sistema influyen en el comportamiento dinámico
- conceptos de diseño alternativos potencialmente relevantes para aplicaciones ultrasónicas industriales
El trabajo atrajo interés más allá del dominio de aplicación original, incluso por parte de empresas que operan en otros campos de los ultrasonidos donde se encuentran comportamientos no lineales similares.
Capacidades clave demostradas
- Caracterización de la dinámica ultrasónica no lineal
- Investigación impulsada por MEF de comportamientos de vibración complejos
- Pensamiento a nivel de sistema en el diseño ultrasónico
- Validación experimental de alta calidad
- Traducción de conocimientos físicos en conceptos de diseño
Relevancia potencial para la industria
Los fenómenos investigados en este proyecto siguen siendo relevantes para los sistemas modernos de ultrasonidos de potencia, donde el aumento de los niveles de potencia y las geometrías complejas continúan desafiando la estabilidad de la vibración.
Las metodologías y los conocimientos de diseño desarrollados aquí son potencialmente transferibles a aplicaciones ultrasónicas industriales que requieren un comportamiento de vibración controlado y un rendimiento robusto del sistema.

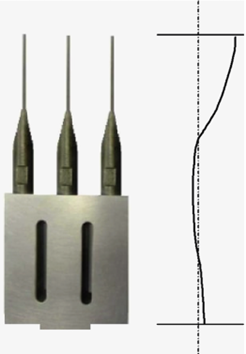

Figura 1. Cabezal de corte de tres cuchillas de una longitud de onda

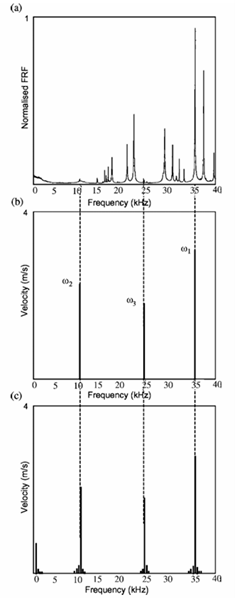

Figura 2. (a-izquierda) Suma de las FRF medidas en el cabezal de corte de tres cuchillas de una longitud de onda; (b-izquierda) resonancia combinada; y (c-izquierda) resonancia combinada con modulación.

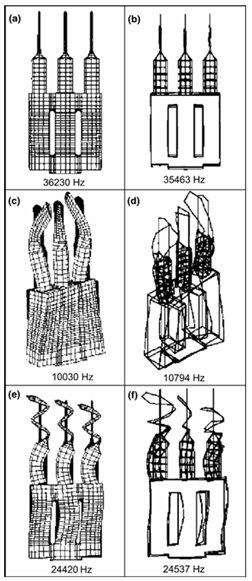

A la derecha: comparación entre los datos modales del modo sintonizado y los dos modos internos mediante FEA (a, c, e) y EMA (b, d, f) utilizando LDV 3D

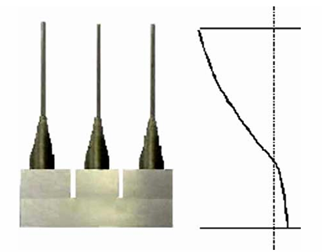

Figura 3. Cabezal de corte de tres cuchillas de media longitud de onda

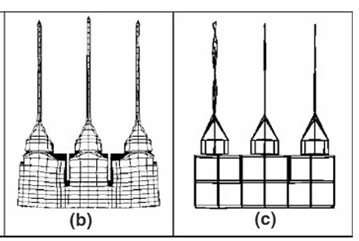

Figura 4. Respuesta del modo longitudinal predicha y medida del cabezal de corte de media longitud de onda con (a) sonotrodo de bloque con doble ranura (FEA) y (b) sonotrodo de bloque con doble ranura (EMA) utilizando LDV 3D
